長知識！蒸汽管道上測壓力要注意哪些？

發布時間:2018.12.07

新聞來源:杭州美儀自動化技術股份有限公司

瀏覽次數:3074

【文章導讀】去年嘉興南湖區新豐鎮富欣熱電發生蒸汽管道爆裂事故，5人死亡，4人受傷，蒸汽管道的數值監測是非常重要的，今天自動化頻道就要和大家聊聊測蒸汽管道壓力要注意哪些？

　　去年嘉興南湖區新豐鎮富欣熱電發生蒸汽管道爆裂事故，5人死亡，4人受傷，蒸汽管道的數值監測是非常重要的，今天自動化頻道就要和大家聊聊測蒸汽管道壓力要注意哪些?

　　測蒸汽管道壓力是否遇到過下列問題：

　　不知道選什么壓力變送器好?

　　用高溫壓力變送器測蒸汽管道壓力就好了嗎?

　　蒸汽現場拆下的壓力變送器芯體，膜片已經被沖擊凹陷，直接報廢了。

　　到底要如何選型，測蒸汽管道要注意哪些呢?今天自動化頻道就和大家來聊聊。

　　蒸汽的計量和管道監控都會用到壓力變送器。在蒸汽管道內溫度一般都比較高，低的在一百多℃，好的兩三百℃;閥門的啟停也會使管道內壓力產生波動。這兩方面的內容下面和大家展開來講。

　　1.要耐高溫

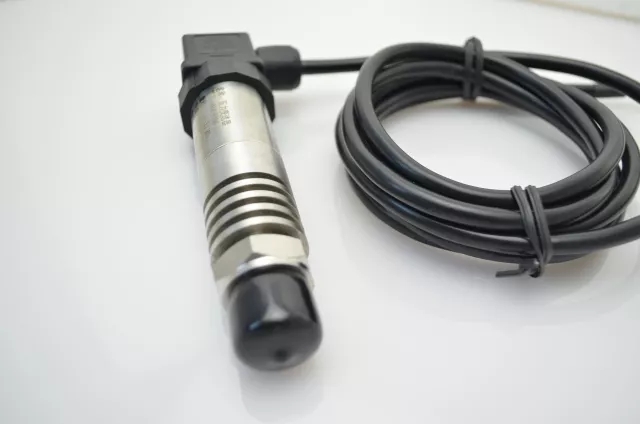

　　在測蒸汽管道的壓力時，由于高溫環境要選擇高溫壓力變送器。

　　而實際上，蒸汽工況，只要通過表彎(冷凝管)即可，因?yàn)檎羝ㄟ^(guò)彎管后會在彎處冷凝成水，隔絕溫度，從而達到很好的降溫效果。

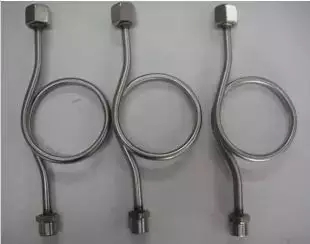

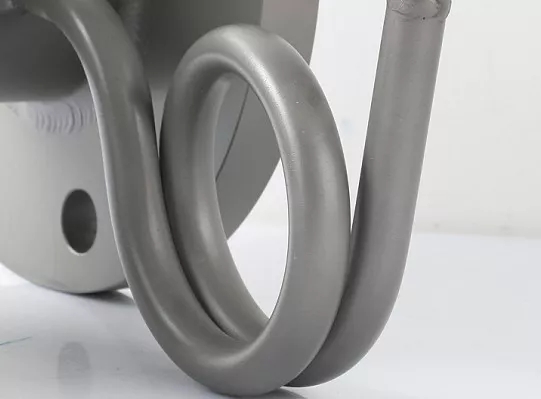

　　表彎(冷凝管)

　　在有保溫層的管路上通過彎管后的壓力變送器基本是常溫的(如果不保溫的話，高溫會上騰，導致管路上方的所有物件溫度上升)。

　　優點：使用表彎可以優化成本，和產品配套的。

　　好的表彎選材要求高，較市場上一般的表彎，厚實耐用，耐壓性能好，價格也會略貴一些。

　　2.水錘現象

　　上述壓力變送器膜片損壞的情況就是由于——水錘現象。閥門突然開大或關小，使蒸汽管道內壓力突然波動，特別是開閥時，巨大的壓力波動會使管道劇烈震動，甚至震烈。而壓力變送器在管路中也會承受巨大壓力，嚴重的時候可能會把芯體打凹甚至打爆。

　　預防方法

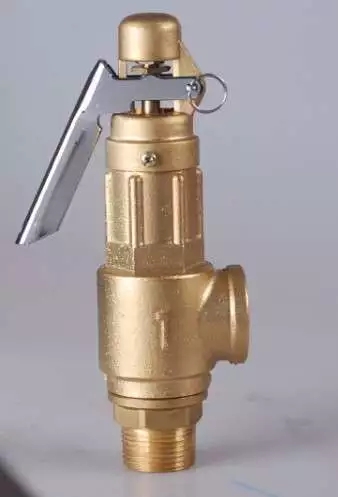

　　預防方法是裝安全閥、蓄能器，開關閥門緩慢。高點排空氣閥低點安裝疏水閥。

　　有些壓力變送器會通過阻尼器和擋板做防護。

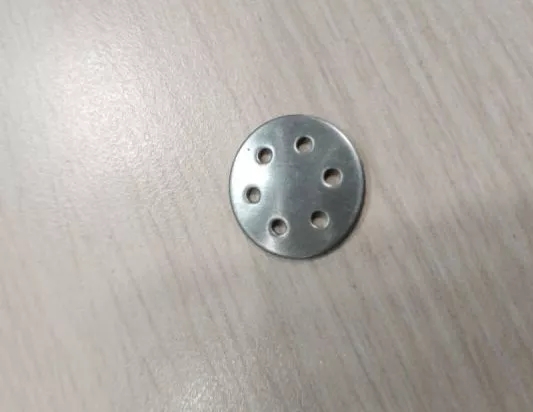

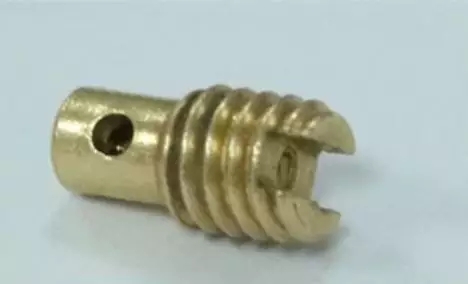

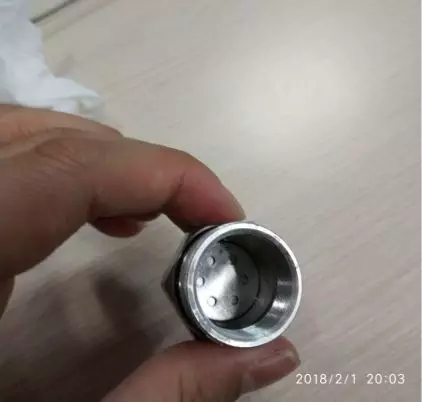

　　阻尼器為4mm外絲的銅件，內為T型細的通管結構，可避免介質直接沖擊膜片。擋板組裝芯體前放在芯體前端，有孔的金屬板，也是防止介質直接沖擊膜片的作用。

　　阻尼器的應用

　　在液壓機械行業，壓力變送器的設備配套非常多，常用于壓力控制。但液壓機械工作的時候非常容易產生壓力沖擊，沖擊壓力會遠超常規壓力，導致壓力變送器損壞。

　　這種情況下有些壓力變送器的引壓孔標準會做內絲，加上阻尼器，可有效緩解沖擊。液壓機械壓力都是10MPa以上，一般10MPa以上變送器要標配阻尼器。如果壓力沖擊比較厲害，可增加擋板，緩解沖擊。
