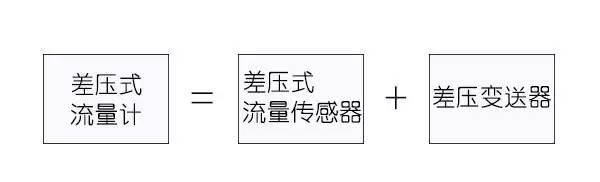

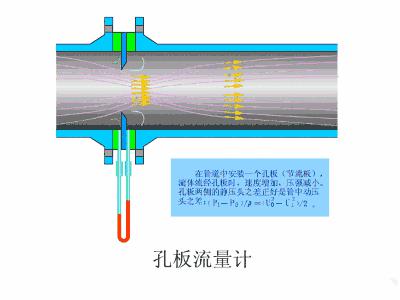

各種差壓式流量計的測量原理大體相似，這里以孔板流量計測量原理圖為例，方便大家理解。如下圖一
圖一
壓力變送器一般是兩線制24v外部供電源，國產差壓變送器的電位差多為22--26v左右，進口差壓變送器多為寬電位12--36v。
Tip：1. 電壓>36V, 超過變送器的極限，有可能損壞內部的元器件。
2. 微差壓變送器對壓力的感覺很靈敏，安裝前需調零，否則易產生零點漂移。
Note
1. 當儀表測量氣體時，為了防止氣體冷卻液化后產生的液體存留在取壓管中，變送器要安裝在水平管道的上部。
2. 檢測液體時為防止不滿管時，氣體進入取壓管，變送器應在管道中心線偏下，為了不使液體中的沉淀雜質進入取壓管，也不能在正下方。
3. 被測得介質決不能結冰，否則會使感應器中的隔離膜片損壞。
4. 在檢測高溫高壓介質時要注意變送器的保護，做高溫散熱處理，防止傳感器的損壞。
5. 在管線中壓力變化浮動較大時，可通過彎管取壓或者延長取壓管長度等方式來減小差壓值的波動。
