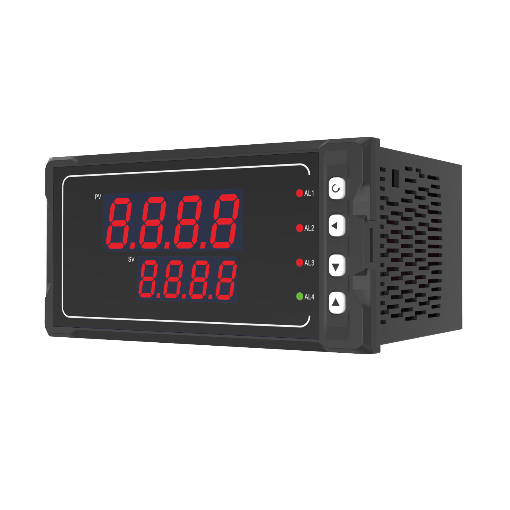

顯示 | 雙 LED |
輸入通道 | 單通道 |
輸入信號種類 | 35 種輸入類型 |
精度 | 0.2%F.S |
報警輸出 | 0~4 |
模擬輸出 | 0~1 |
配電輸出 | 0~2 |
通訊方式 | RS485/RS232 |
報警功能 | 上下限報警、延時報警、 閃爍報警、LBA 報警 （控制環斷線 / 短路報警） 程序停止報警 |
報警 / 控制輸出方式 | 干接點報警、固態繼電 器驅動報警、單相過零 觸發、三相過零觸發 |
外形尺寸 | 160×80、80×160、96×96、 96×48、48×96、72×72、 48×48、160×80、80×160 |
開孔尺寸 | 152×76、76×152、92×92、 92×45、45×92、68×68、 45×45、152×76、76×152 |
供電電源 | 100~240VAC， 50-60HZ /20~29VDC |
參數名稱 | 選型碼 | 說明 | 備注 |
系列號 | 2300 | 智能PID控制器型譜表 | 輸出2可做變送輸出也可做輔助控制輸出：當儀表為單PID調節時，輸出2為變送輸出；當儀表為雙PID調節時，輸出2為輔助控制輸出 |
外形尺寸（寬×高×深） | H1 | 160×80×110mm（橫式） | |
S1 | 80×160×110mm（豎式） | ||
F1 | 96×96×110mm（方式） | ||
H2 | 96×48×110mm（橫式） | ||
S2 | 48×96×110mm（豎式） | ||
F2 | 72×72×110mm（方式） | ||
F3 | 48×48×110mm（方式） | 僅可選1路輸出 | |
H4 | 光柱顯示，160×80×110mm（橫式） | ||
S4 | 光柱顯示，80×160×110mm（豎式） | ||
F4 | 光柱顯示，96×96×110mm（方式） | ||
輸入 | W | 萬能輸入 | 見說明書“輸入信號類型表” |
輸出1 | 00 | 無 | |
A5 | 4-20mA控制輸出 | ||
V7 | 1-5V控制輸出 | ||
V8 | 0-10V控制輸出 | ||
P1 | 繼電器控制輸出 | ||
P2 | 固態繼電器驅動電壓控制輸出 | 12VDC/30mA | |
XX | 其他 | ||
輸出2 | 00 | 無 | |
V5 | 4-20mA控制輸出 | ||
V7 | 1-5V控制輸出 | ||
V8 | 0-10V控制輸出 | ||
P1 | 繼電器控制輸出 | ||
P2 | 固態繼電器驅動電壓控制輸出 | 12VDC/30mA | |
A2 | 4-20mA變送輸出 | ||
V3 | 1-5V變送輸出 | ||
V4 | 0-10V變送輸出 | ||
XX | 其他 | ||
通訊輸出 | 00 | 無 | |
R1 | RS485 | ||
XX | 其他 | ||
報警輸出 | 0 | 無 | |
3 | 1路SPDT | 外形48×48mm和72×72mm不可選 | |
4 | 2路SPDT | ||
A | 2路SPDT+1路SPST | ||
B | 2路SPDT+2路SPST | ||
供電及配電輸出 | E1 | 220VAC，1路24VDC | |
E0 | 220VAC，無 | ||
E2 | 220VAC，2路24VDC | ||
C1 | 24VDC，1路24VDC | ||
C0 | 24VDC，無 | ||
C2 | 24VDC，2路24VDC |
