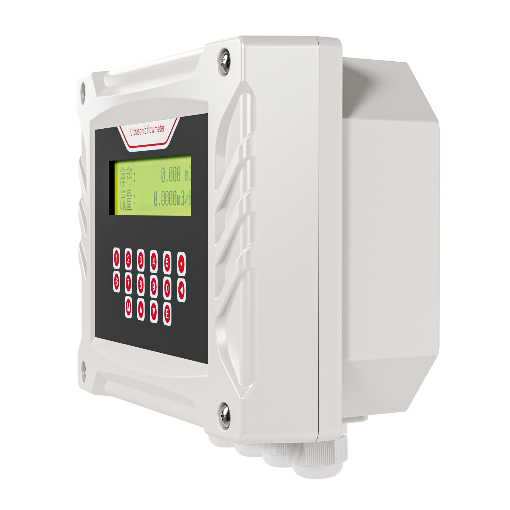

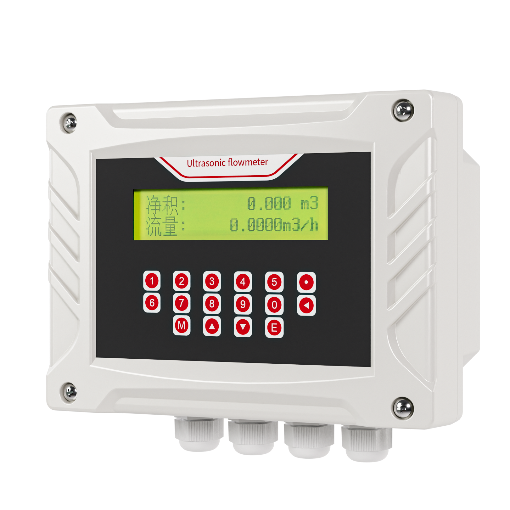

壁掛分體主機可安裝于表面、配電箱內、 儀表箱內，方便長期定點觀察
始動流量低，測量精度高，無壓力損失
非浸入式測量，不受溫度、壓力和流體 組成等因素的影響
支持熱量積算功能，可實現熱量測量
儀表口徑 | DN15~DN300 可選 |
精度等級 | ±1% |
本體材質 | 304SS/316(L)SS 等 |
環境條件 | 介質溫度 -30℃ ~+90℃（常溫型） 環境溫度 -25~+60℃（主機） -25~+90℃（傳感器） |
信號輸出 | 4~20mA/ 脈沖頻率 |
通訊輸出 | RS485，MODBUS 協議 |
工作電源 | 10~36VDC /100~240VAC |
防護等級 | IP65 |

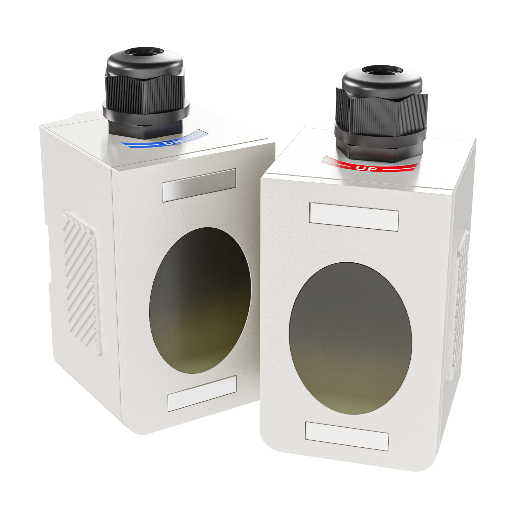

安裝方式 | 外夾 |
參數名稱 | 選型碼 | 說明 | 備注 |
系列號 | FSC400 | 壁掛式超聲波流量計 | |
公稱通徑 | W3 | 中型外夾式 (DN50-DN700) | |
C1 | 標準插入式 (DN50-DN6000) | 壁厚≤ 20mm 的管道，標配碳鋼 | |
C2 | 加長插入式 (DN50-DN6000) | 壁厚≤ 70mm 的管道，標配碳鋼 | |
XX | 其他 | ||
傳感器材質 | NS | 塑料 ABS | 標配 |
M1 | 304SS | 選配 | |
耐熱溫度 | T7 | -30-90℃ | 不建議長時間使用在 90 度環境 |
T8 | -30-160℃ | 定制 | |
準確度 | L | 1.0 級 | |
輸出及供電電源 | AD | 脈沖 +4-20mA+RS485+SPST，24VDC/220VAC 雙供電 | |
電氣接口、外殼材質及防護等級 | WY | M20*1.5 纜塞，塑料 ABS，IP65 | 主機 IP65 |
WZ | M20*1.5 纜塞，塑料 ABS，IP68 | 主機 IP65 | |
線纜長度 | 05 | 5m | 單條長度 |
10 | 10m | ||
20 | 20m | ||
XX | 其他 | 線纜長度≤ 100m | |
附加功能（非必選） | |||
配件 | PG | 耦合劑 120g 裝 | |
PH | 開孔器 + 鉆頭 | 插入式傳感器使用 | |
PJ | 焊接底座 | ||
