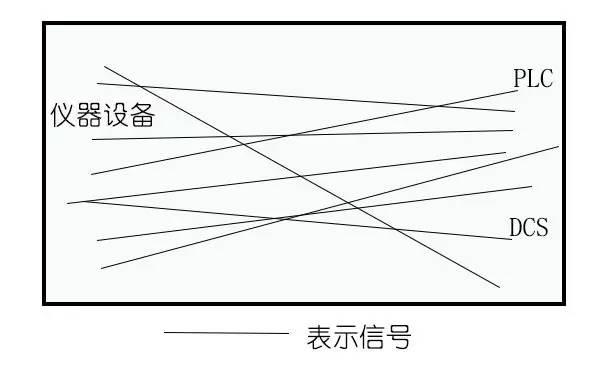

在生產過程中，要用到各種各樣的儀器設備，而這些設備又會產生各種各樣的信號。既有微弱信號也有強信號，信號都要經過互相傳輸和輸送的過程（如下圖），因此要保證信號不失真就成為重中之重。
為什么模擬信號會失真？

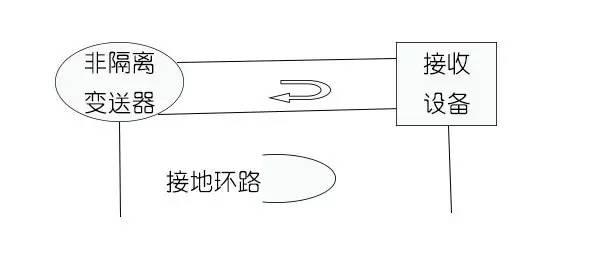

問題一接地環路
兩端電阻信號不相等超過2處及以上，產生接地環路。

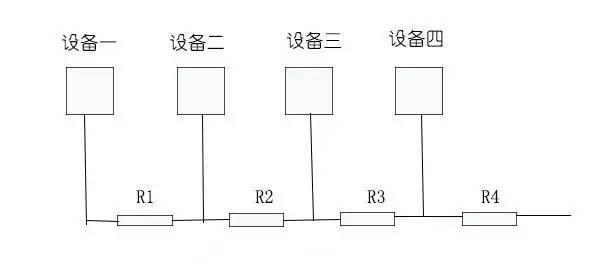

問題二測量回路相互連接
電阻增加，電壓增加

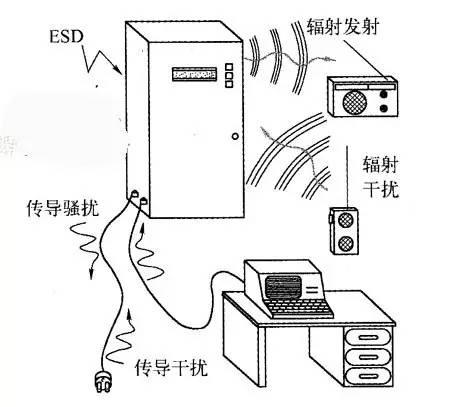

問題三電磁干擾
各種設備均有干擾

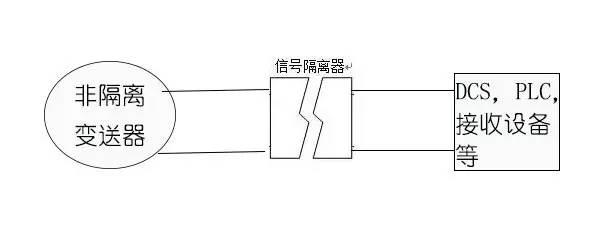

解決方法信號隔離器
信號隔離器采用隔離技術，斷開過程環路中的直接電路（直流通路）但又不影響過程信號的正常傳輸，從而徹底解決了上述問題。

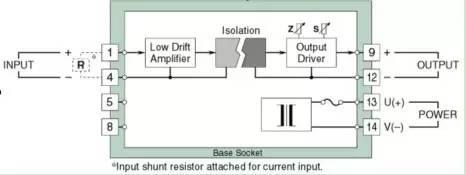

信號隔離器原理圖
隔離器原理從上圖可見，隔離器實現了輸入對輸出對電源對地的四端三重隔離電路設計，因此無需系統接地線路。另外，這種隔離器產品具備極強的濾波能力，信號處理能力，能夠接受并處理熱電偶、熱電阻、頻率等各種信號。

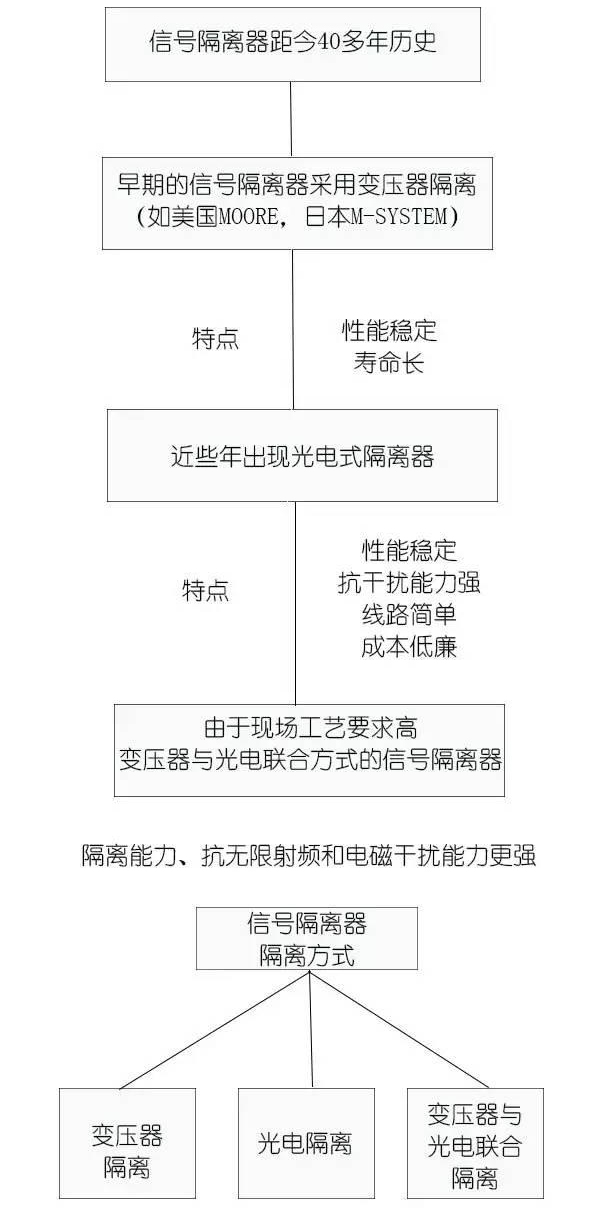

隔離器縮減歷史
隔離器應用案例
案例一避免電源沖突
有時現場儀表在配套時，由于協調不利，產生了如下情況：接收設備的信號接入端帶有24V電源（即我們常說的兩線制接口），而現場為4線制變送器，輸出信號為有源信號，因此，來自于現場的4線制變送器輸出信號與來自于接收裝置的兩線制電源信號就會發生沖突。
解決方法：

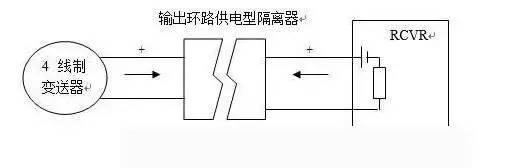

1、接入輸出環路供電型隔離器，通過信號輸出線由接收設備供電，并將現場4線制變送器的有源信號經隔離后輸出給接收設備。如下圖
2、提供電源并隔離
4線制外部供電型信號隔離器,又叫隔離配電器，具有向2線制變送器供電的功能，由此可以免去為變送器再配置電源的麻煩。并且也提供了信號隔離功能。如下圖：
